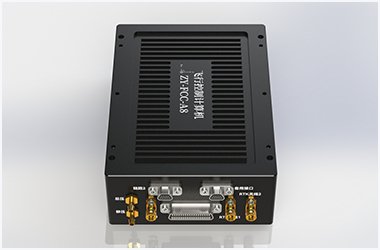

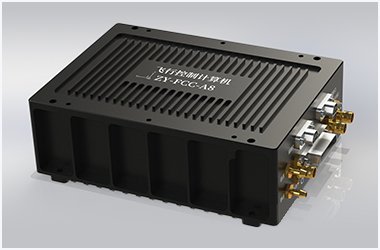

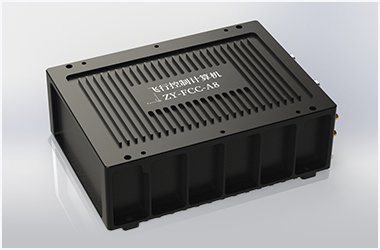

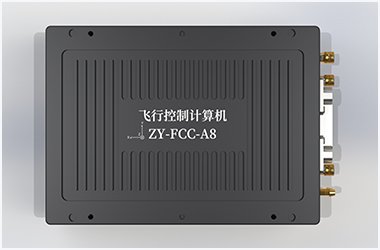

A系列飞控—A8
A系列飞控—A8
A8系列飞行控制与导航计算机,定位为专业级、高可靠产品,适用于百公斤及以上大型电动、油动固定翼、垂直起降等飞行器,采取双芯片冗余设计,内部集成三余度IMU惯性器件,主IMU采用ADI高品质陀螺和加计,采用高精度罗盘,集成大气数据系统,内置GPS和Novatel高精度差分GNSS模块,内部进行加固设计,并配备抗冲击存储器,具备更好的环境适应性。
创新 创造 专业 专注
客户驱动型无人机导航制导与控制系统服务商
产品特点
适用于百公斤及以上大型电动、油动固定翼、垂直起降飞行器。
采取温控措施、加固措施,具备-40℃~55℃的宽温工作能力和抗振抗冲击能力。
采取双芯片冗余设计,极大提供系统安全性和可靠性。
内部集成GNSS/IMU、组合导航,IMU采取三冗余配置,主IMU采用ADI高品质陀螺和加计。
集成总压、静压、总温传感器,具备专业的大气数据系统。
内部集成单点GNSS和Novatel高精度差分GNSS模块,具备RTK、双天线定向功能,提升定位、定向精度,GNSS模块互为冗余。
支持外置磁罗盘,便于安装在磁干扰较小区域。
支持外接组合导航设备。
配备抗冲击存储功能,可作为黑匣子使用。
配备RS422通信芯片,对外支持RS422接口通信。
支持油机自动点火控制功能。
具备全自主飞行控制功能。
具备完善的应急保护机制,包括低电压、GNSS信号丢失、遥控器失效保护等,可设置电子围栏、紧急迫降点等。
支持自主拍照控制,地面站可配置支持光电吊舱、开放式云台、伺服云台控制,支持10条航线,每条航线1000个航点。
内置数据记录仪,支持10h以上数据存储,支持循环存储。
地面站软件支持在线地图,非规则区域航线自动规划,巡线自动规划,具备飞行前检查警示、飞行中警示功能。
以质量求生存
以信誉求发展
持续为客户创造价值
性能参数
系统性能
姿态精度RMS
0.5°
航向精度RMS
1.5°
双天线定向精度RMS
0.1°(1m基线)
单点定位精度1σ
1m
单点速度精度1σ
0.1m/s
RTK定位精度1σ
1cm+1ppm
高度测量范围
<18000m
航线数
10条(每条1000个航点)
数据记录
10h循环记录
舵机更新频率
50Hz~200Hz

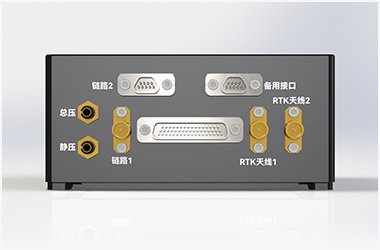

对外接口
TTL
2路
RS232
6路
RS422/485
6路
CAN
2路
SBUS
1路输入、1路输出
PWM/IO
20路
AD
6路
网口
2路
5V电源
2路(限0.3A)
电气参数
供电电压
DC9~36V
功耗
<6W

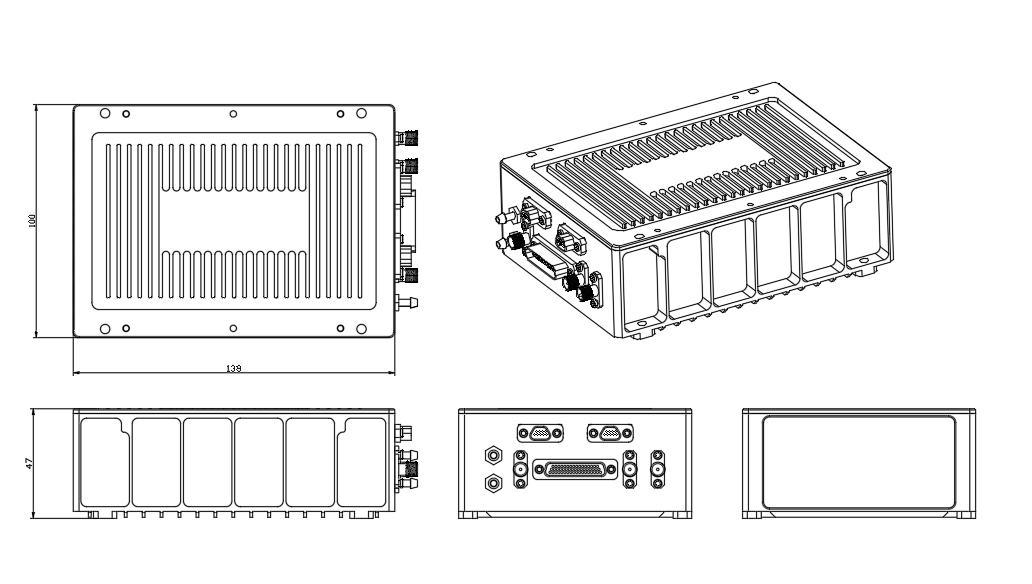

物理参数
尺寸
138mm×100mm×47mm
重量
379g
环境参数
工作温度
-40℃~55℃
存储温度
-55℃~85℃
双芯片冗余,结构进行加固设计
